3  Sequence Parallelism：布局与梯度

3.1 为什么需要 Sequence Parallelism

TP 已经切分了 Attention heads 和 MLP intermediate dimension，但这并不意味着整个 Transformer block 的显存占用可以变为 \(1/T\)。Sequence Parallelism （SP）就是为了进一步降低显存占用而提出的。

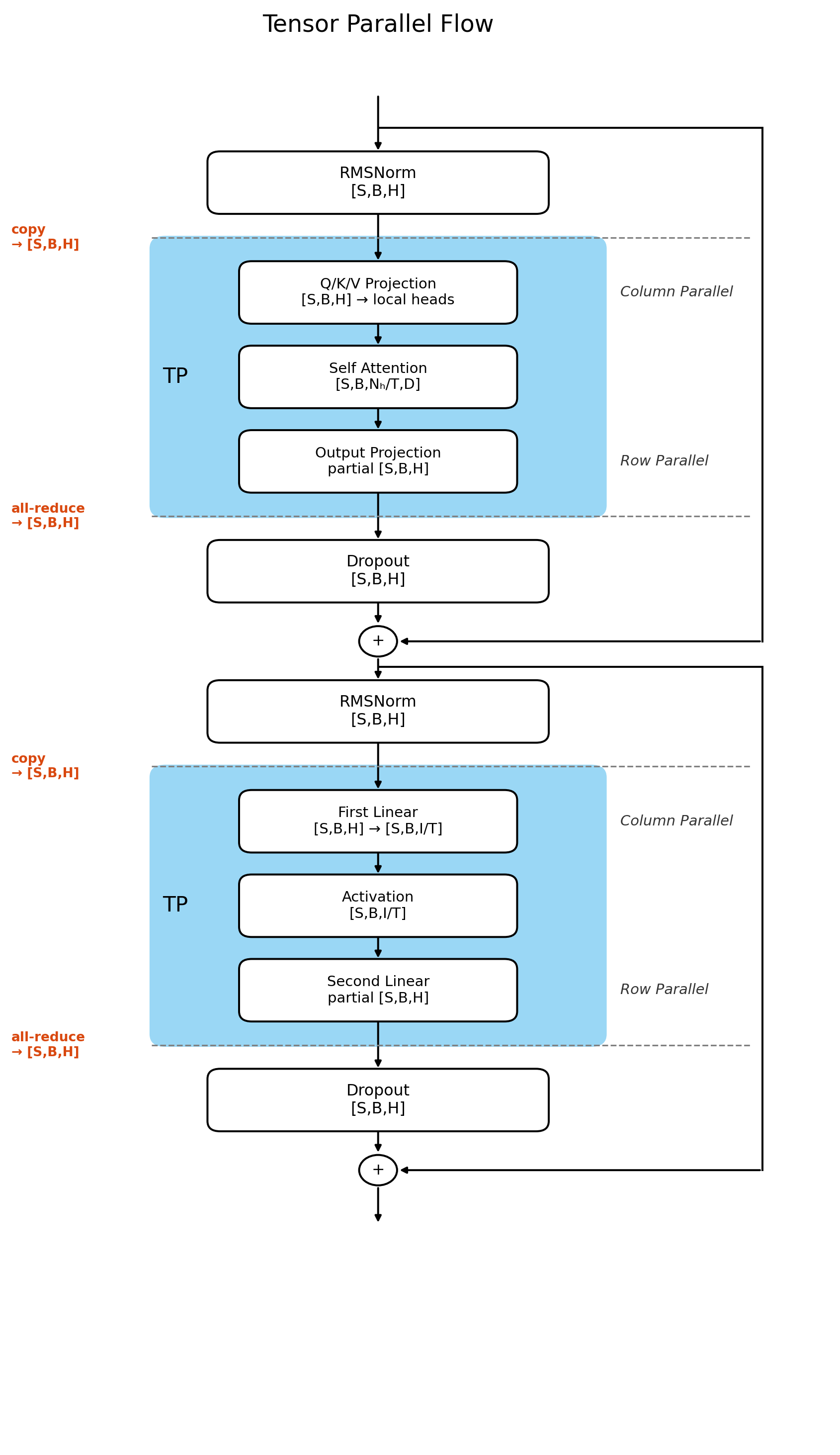

先分析一下 Transformer block 中 两个 TP 区域之间的计算：

flowchart LR
    classDef tp fill:#5f3dc4,stroke:#3b2585,color:#ffffff,stroke-width:2px;
    classDef data fill:#1971c2,stroke:#0b4a85,color:#ffffff,stroke-width:1px;
    classDef local fill:#2b8a3e,stroke:#176329,color:#ffffff,stroke-width:1px;

    TP1["TP 区域 A<br/>输出经过 all-reduce"]:::tp

    subgraph BETWEEN["两个 TP 区域之间"]
        direction TB

        subgraph R0["rank 0"]
            H0["H0<br/>[S,B,H]"]:::data
            L0["RMSNorm<br/>Dropout<br/>residual add"]:::local
            H0 --> L0
        end

        subgraph R1["rank 1"]
            H1["H1<br/>[S,B,H]"]:::data
            L1["RMSNorm<br/>Dropout<br/>residual add"]:::local
            H1 --> L1
        end
    end

    TP2["TP 区域 B<br/>读取相同输入"]:::tp

    TP1 --> H0
    TP1 --> H1
    L0 --> TP2
    L1 --> TP2

图中的 \(H_0\) 和 \(H_1\) 是数值相同的两份完整 tensor。它们来自 All-reduce 后的 Row Parallel Linear 的输出：每个 rank 先产生一份完整 shape 的部分结果，

\[ P_t: [S, B, H] \]

接着在离开并行区域时执行 all-reduce：

\[ Y=\sum_{t=0}^{T-1}P_t, \]

于是每个 rank 都得到完整的 \(Y\)。但紧接着的 RMSNorm、Dropout 和 residual add 都是逐 token 操作，让所有 rank 保存并处理全部 \(S\) 个 token 没有必要。是否可以让每个 rank 只负责一段互不重复的 sequence？

先不考虑具体使用哪种 collective 可以做到我们想要的结果，把离开 TP 区域和重新进入 TP 区域时的两次布局转换分别记为 \(f\) 和 \(g\)。我们希望得到下面的数据流：

flowchart LR
    classDef tp fill:#5f3dc4,stroke:#3b2585,color:#ffffff,stroke-width:2px;
    classDef transform fill:#e8590c,stroke:#8a2e00,color:#ffffff,stroke-width:2px;
    classDef data fill:#1971c2,stroke:#0b4a85,color:#ffffff,stroke-width:1px;
    classDef local fill:#2b8a3e,stroke:#176329,color:#ffffff,stroke-width:1px;

    TP1["TP 区域 A"]:::tp
    F["f<br/>完整 → sequence shards"]:::transform

    subgraph SP["两个 TP 区域之间"]
        direction TB

        subgraph R0["rank 0"]
            S0["sequence shard 0<br/>[S/2,B,H]"]:::data
            L0["本地逐 token 操作"]:::local
            S0 --> L0
        end

        subgraph R1["rank 1"]
            S1["sequence shard 1<br/>[S/2,B,H]"]:::data
            L1["本地逐 token 操作"]:::local
            S1 --> L1
        end
    end

    G["g<br/>sequence shards → 完整"]:::transform
    TP2["TP 区域 B"]:::tp

    TP1 --> F
    F --> S0
    F --> S1
    L0 --> G
    L1 --> G
    G --> TP2

此时两个 rank 不再保存相同的完整 hidden states，而是各自处理一段 sequence。接下来从普通 TP 的 all-reduce 出发，推导 \(f\) 和 \(g\) 应该由什么通信操作实现。

3.2 SP 如何拆分完整的 hidden states

要让每个 rank 只保留一段 sequence，最直接的做法是在 all-reduce 之后，再各自沿 sequence 维切分完整的 \(Y\)。但每个 rank 明明只需要 \(1/T\) 的结果，却仍要先通信得到完整 tensor，再把其余部分丢掉。

那么能不能跳过”先合并、再手动切开”这条弯路，直接一步到位地让每个 rank 拿到自己该有的那一段？

3.2.1 All-Reduce 可以拆成两个阶段

答案是可以。all-reduce 本身可以拆成两个阶段：

all-reduce = reduce-scatter + all-gather

如果对这两个 collective 还不熟悉，可以先回看开头的 Reduce-Scatter 和 All-Gather。

这个等式成立的关键是：all-reduce 的求和是逐元素进行的，只要所有 rank 按相同方式切分 \(P_t\)，就可以先分别求出最终结果的各个 block，再把这些已经求和的 block 拼接起来。先以两个 rank 为例，沿 sequence 维把 \(P_0\)、\(P_1\) 分成上下两块：

\[ P_0= \begin{bmatrix} P_0^{(0)}\cr P_0^{(1)} \end{bmatrix}, \qquad P_1= \begin{bmatrix} P_1^{(0)}\cr P_1^{(1)} \end{bmatrix}. \]

Reduce-scatter 先对相同位置的 block 求和，再把不同 block 留在不同 rank：

\[ \begin{aligned} \text{rank 0}:&\quad Y^{(0)}=P_0^{(0)}+P_1^{(0)},\cr \text{rank 1}:&\quad Y^{(1)}=P_0^{(1)}+P_1^{(1)}. \end{aligned} \]

随后执行 all-gather，两个 rank 都得到：

\[ Y= \begin{bmatrix} Y^{(0)}\cr Y^{(1)} \end{bmatrix} =P_0+P_1, \]

这与直接对 \(P_0\)、\(P_1\) 执行 all-reduce 完全相同。推广到 \(T\) 个 rank，把每个 \(P_t\) 沿 sequence 维切成 \(T\) 块：

\[ P_t= \begin{bmatrix} P_t^{(0)}\cr P_t^{(1)}\cr \vdots\cr P_t^{(T-1)} \end{bmatrix}, \qquad Y^{(j)}=\sum_{t=0}^{T-1}P_t^{(j)}. \]

Reduce-scatter 结束后，rank \(j\) 持有 \(Y^{(j)}\)，shape 为 [S/T,B,H]：每个 rank 只拿到自己该负责的那一段 sequence，不再是一份完整拷贝。

3.2.2 完整数据流：本地计算插入两个阶段之间

既然 reduce-scatter 结束后每个 rank 已经拿到了自己的 sequence shard，两个 TP 区域之间的 RMSNorm、Dropout 和 residual add 就可以直接在这个 shard 上进行。下面把这些逐 token 的本地操作合记为 \(f\)：

flowchart LR
    classDef tp fill:#5f3dc4,stroke:#3b2585,color:#ffffff,stroke-width:2px;
    classDef comm fill:#e8590c,stroke:#8a2e00,color:#ffffff,stroke-width:2px;
    classDef data fill:#1971c2,stroke:#0b4a85,color:#ffffff,stroke-width:1px;
    classDef local fill:#2b8a3e,stroke:#176329,color:#ffffff,stroke-width:1px;

    subgraph TP1["TP 区域 A：Row Parallel"]
        direction TB

        subgraph A0["rank 0"]
            P0["P₀<br/>[P₀⁽⁰⁾ ; P₀⁽¹⁾]"]:::tp
        end

        subgraph A1["rank 1"]
            P1["P₁<br/>[P₁⁽⁰⁾ ; P₁⁽¹⁾]"]:::tp
        end
    end

    RS["reduce-scatter"]:::comm

    subgraph SP["SP 区域：沿 sequence 分工"]
        direction TB

        subgraph R0["rank 0"]
            S0["Y⁽⁰⁾ = P₀⁽⁰⁾ + P₁⁽⁰⁾<br/>[S/2,B,H]"]:::data
            L0["RMSNorm<br/>Dropout<br/>residual add"]:::local
            O0["local output<br/>f(Y⁽⁰⁾)"]:::data
            S0 --> L0 --> O0
        end

        subgraph R1["rank 1"]
            S1["Y⁽¹⁾ = P₀⁽¹⁾ + P₁⁽¹⁾<br/>[S/2,B,H]"]:::data
            L1["RMSNorm<br/>Dropout<br/>residual add"]:::local
            O1["local output<br/>f(Y⁽¹⁾)"]:::data
            S1 --> L1 --> O1
        end
    end

    AG["all-gather"]:::comm

    subgraph TP2["进入下一个 TP 区域"]
        direction TB

        subgraph T0["rank 0"]
            F0["full hidden states<br/>[f(Y⁽⁰⁾) ; f(Y⁽¹⁾)]"]:::data
            C0["Column Parallel<br/>weight shard 0"]:::tp
            F0 --> C0
        end

        subgraph T1["rank 1"]
            F1["full hidden states<br/>[f(Y⁽⁰⁾) ; f(Y⁽¹⁾)]"]:::data
            C1["Column Parallel<br/>weight shard 1"]:::tp
            F1 --> C1
        end
    end

    P0 --> RS
    P1 --> RS
    RS --> S0
    RS --> S1
    O0 --> AG
    O1 --> AG
    AG --> F0
    AG --> F1

通过 SP，两个 TP 区域之间的逐 token 计算被放到了不同 rank 上：reduce-scatter 交出分片、本地算完 \(f\)、all-gather 拼回完整序列，衔接下一个 TP 区域的 Column Parallel。

3.2.3 通信开销是否因此增加？

那么代价是什么呢？把一次 all-reduce 拆成两次 collective 会不会增加通信开销？ 这里用 \(T=4\) 个 rank 完整走一遍 ring all-reduce 的流程。

把每个 rank 手上的 \(P_t\) 沿 sequence 维切成 4 块，用字母区分”最终归哪个 rank”、下标区分”最初来自哪个 rank”：

Rank	初始持有的 4 个 block
R0	a0, b0, c0, d0
R1	a1, b1, c1, d1
R2	a2, b2, c2, d2
R3	a3, b3, c3, d3

4 个 rank 围成一个环：R0 → R1 → R2 → R3 → R0。目标是让 R0 拿到完整的 “a” 块（\(a_0+a_1+a_2+a_3\)），R1 拿到完整的 “b”，R2 拿到完整的 “c”，R3 拿到完整的 “d”。

规则很简单：每一步，每个 rank 把自己当前”活跃”的那一格发给下一个 rank，对方收到后加到自己那一列上。第一轮的”活跃格”就是各自的初始值。发出去的格子用”–“标记，之后不用再管：

Rank	a	b	c	d
R0	a0	b0	c0+c3	–
R1	–	b1	c1	d0+d1
R2	a1+a2	–	c2	d2
R3	a3	b2+b3	–	d3

同样的规则再走一轮：

Rank	a	b	c	d
R0	a0	b0+b2+b3	–	–
R1	–	b1	c0+c1+c3	–
R2	–	–	c2	d0+d1+d2
R3	a1+a2+a3	–	–	d3

再走一轮，每一列刚好凑齐 4 个 rank 的贡献：

Rank	a	b	c	d
R0	a0+a1+a2+a3	–	–	–
R1	–	b0+b1+b2+b3	–	–
R2	–	–	c0+c1+c2+c3	–
R3	–	–	–	d0+d1+d2+d3

3 步之后，4 个 rank 各自恰好持有一块完整求和的结果，这正是 reduce-scatter 的定义。 每一步 4 条链路都在同时传输，每条链路每步只搬运一个 \(N/4\) 大小的 block（\(N=SBH\)）， 因此每个 rank 总共发送 \(3\times N/4=(T-1)N/T\)（\(T=4\)）。

推广到任意 \(T\)：环上 \(T\) 条链路、跑 \(T-1\) 步，每步每条链路传一个 \(N/T\) 的 block，总发送量是 \(\dfrac{T-1}{T}N\)。

All-Gather 沿用同一个环，只是这次传的是已经算完的结果，不需要再做加法：R0 把完整的 “a” 块转发给 R1、R1 转发给 R2，其余同理。同样走 3 步，通信量同样是 \(\dfrac{T-1}{T}N\)。

操作	每个 rank 发送量
reduce-scatter	\(\dfrac{T-1}{T}N\)
all-gather	\(\dfrac{T-1}{T}N\)
ring all-reduce（两阶段之和）	\(2\dfrac{T-1}{T}N\)

拆分前后总共都是 \(2(T-1)\) 轮、\(2(T-1)N/T\) 个元素，通信量是一样的。

所以”先环形传播求和，再环形传播广播”本来就是 ring all-reduce 内部真实的两个阶段。 SP把算法本来就存在的这个中间点暴露出来，插入可以本地计算的 \(f\)，去掉了 rank 间重复的计算：

但有个前提：这个推导假设走的是大 tensor 常见的 ring / bandwidth-optimal 实现。 真实开销还有一层没覆盖：拆成两次独立 collective，意味着多一次 kernel launch 和同步点，这部分延迟和 tensor 大小无关，是固定成本。

3.2.4 落到实现中的 Tensor Layout

设 TP size 为 \(T\)。Reduce-scatter 沿 sequence 维分发结果后，rank \(t\) 持有：

[S/T, B, H]

SP 复用原来的 TP group。同一组 rank 在 Attention 和 MLP 内按 hidden dimension 协作，在两个 TP 区域之间则按 sequence dimension 分工。当前实现采用连续等分，因此要求：

S % T == 0

TPContext 使用下面的字段控制是否在 TP 区域之间保留 sequence-sharded layout：

sequence_parallel: bool = False

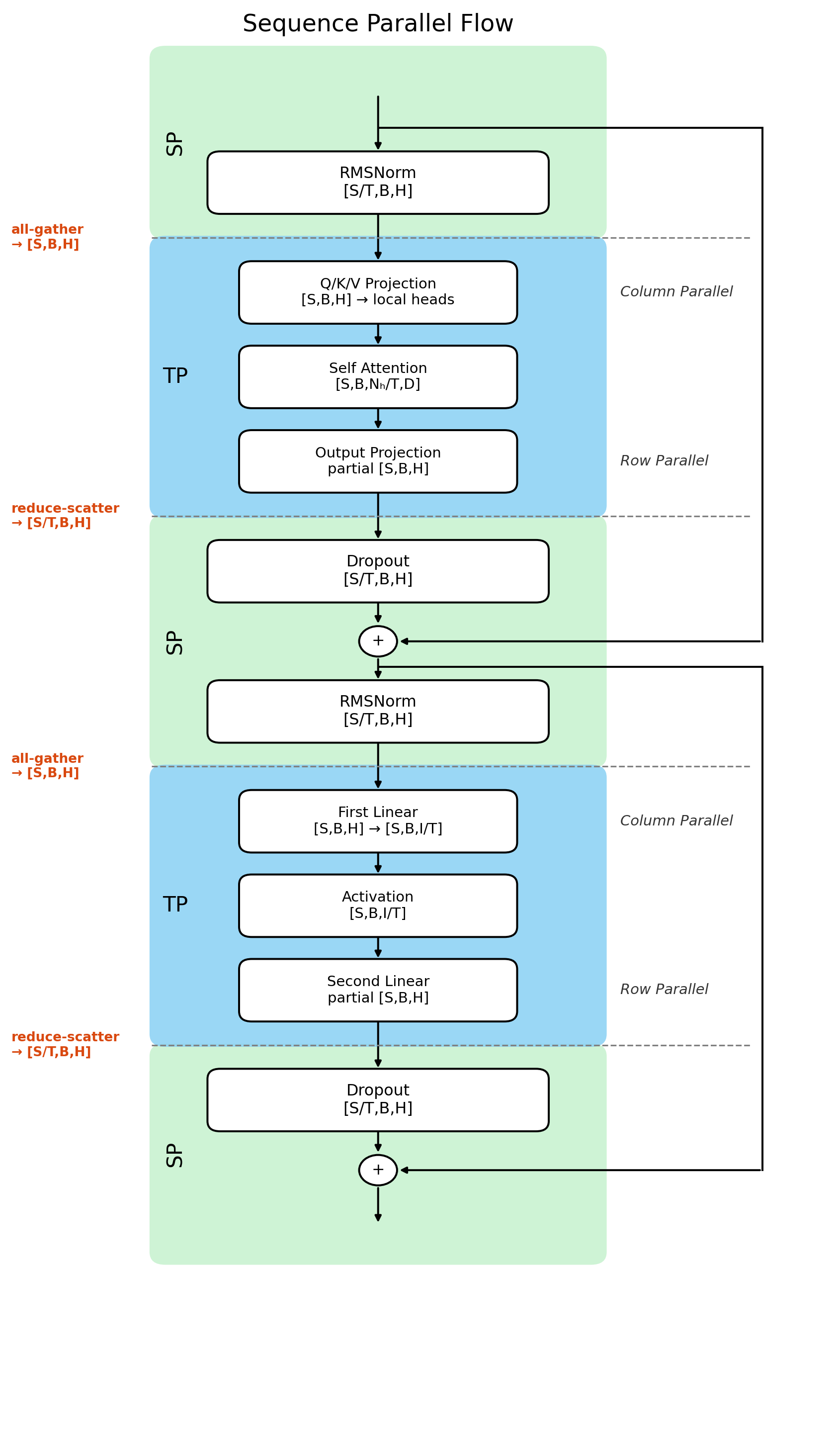

一个 Transformer block 中的 tensor layout 因此变为：

区域	Tensor layout	本地工作
Norm / Dropout / Residual	[S/T,B,H]	每个 rank 处理不同 token
Column Parallel Linear	输入恢复为 [S,B,H]	每个 rank 计算不同输出 shard
Row Parallel Linear 输出	[S/T,B,H]	reduce-scatter 后回到 sequence shard

3.3 SP 如何在两种 Tensor Layout 之间切换

到这里，SP forward 需要的两种布局已经出现：

TP 区域内:                     [S, B, H]
TP 区域之间（也就是 SP 区域）:   [S/T, B, H]

训练时还必须为每个布局变换定义对应的 backward，否则 forward 的 shape 即使正确，梯度也无法回到原来的数据分布。

这里有三类性质不同的切换，值得先分清楚：

一次性入口：模型最开始的 Split
        只发生一次，把完整 sequence Embedding 第一次切成 shard，送进第一个 TP 区域

反复发生：All-Gather 与 Reduce-Scatter
        每个 TP 区域进出时都会用到的一对操作

一次性出口：模型最后进入 LM Head 前的 All-Gather
        只发生一次，把 SP shard 重新拼回完整 sequence，
        喂给在 rank 复制的 lm_head

和 TP 里那对 CopyToModelParallelRegion / ReduceFromModelParallelRegion 类似，这里的 all-gather 和 reduce-scatter 也是对偶的一对：一个的 forward 恰好是另一个的 backward。

发生场景	Forward	Backward
一次（模型入口）	split	all-gather
每个 TP 区域入口（反复）	all-gather	reduce-scatter
每个 TP 区域出口（反复）	reduce-scatter	all-gather
一次（模型出口，进 LM Head）	all-gather	split

同一个 All-Gather 在表里出现了两次、backward 却不一样，小节 3.3.2 和 小节 3.3.5 会分别解释这两种 backward 各自成立的原因。

这些算子位于：

model/tensor_parallel_mappings.py

3.3.1 一次性的入口：本地切分

Embedding 输出最初是完整的 [S,B,H]，而且每个 TP rank 都已经拥有相同的数据。为了让后续 block 从一开始就工作在 SP 布局上，每个 rank 只需根据自己的 tp_rank，在本地留下对应的 sequence shard：

rank 0: [a,b,c,d] -> [a,b]
rank 1: [a,b,c,d] -> [c,d]

forward:
  [S,B,H] -> split -> [S/T,B,H]

backward:
  [S/T,B,H] -> all-gather -> [S,B,H]

这里没有 rank 之间的数据传输。源码中的 autograd 类虽然名为 ScatterToSequenceParallelRegion，但它的 forward 只是索引和 contiguous；真正的跨 rank 通信发生在 backward 的 All-Gather。

求梯度时，embedding 权重的梯度需要看到完整 sequence 上的激活梯度，而每个 rank 的梯度只来自一个 sequence shard， 所以 backward 必须先把各 rank 手上的 sequence shard 梯度 all-gather 回完整形状，再往回传。

3.3.2 反复出现的循环（一）：All-Gather 进入 TP 区域

进入 Column Parallel Linear 时，因为计算需要完整的输入，所以第一步必须把按 Sequence 切片的数据拼完整：

[S/T, B, H] -> All-Gather -> [S, B, H]

3.3.2.1 为什么 Backward 一定是 Reduce-Scatter？

我们用 TP size = 2 的例子直观地推一下（以 Rank 0 原来持有的 sequence shard \(X^{(0)}\) 为例）：

1. 前向广播：All-gather 拼出完整 \(X\) 后，Rank 0 和 Rank 1 都拿到了包含 \(X^{(0)}\) 的完整数据，各自过自己的 weight shard（\(W_0\) 和 \(W_1\)）。
2. 两边都有梯度：到了 Backward，因为 \(X^{(0)}\) 既参与了 \(W_0\) 的计算，也参与了 \(W_1\) 的计算，所以两个 rank 都会算出一份针对 \(X^{(0)}\) 的梯度（\(dX_0^{(0)}\) 和 \(dX_1^{(0)}\)）。
3. 求和并归位：根据链式法则，数据源头 \(X^{(0)}\) 的最终梯度必须是两边叠加的结果：

\[dX^{(0)} = dX_0^{(0)} + dX_1^{(0)}\]

Reduce-Scatter 在求和的同时，只把 \(X^{(0)}\) 对应的结果交还给 Rank 0；其他 sequence shard 的完整梯度则返回各自所属的 rank。

所以，这个 All-Gather 的 backward 必须且只能是 Reduce-Scatter。

flowchart TB
    classDef rank0 fill:#1c7ed6,stroke:#1864ab,color:#ffffff,stroke-width:1px;
    classDef rank1 fill:#d9480f,stroke:#b5370f,color:#ffffff,stroke-width:1px;
    classDef comm fill:#f59f00,stroke:#d9480f,color:#ffffff,stroke-width:2px;

    %% 输入节点（左右对称）
    X0["Rank 0 输入<br/>Sequence Shard X⁽⁰⁾"]:::rank0
    X1["Rank 1 输入<br/>Sequence Shard X⁽¹⁾"]:::rank1

    %% 1. 中间 All-Gather 节点
    AG["All-Gather 通信<br/>拼接得到完整 X = [X⁽⁰⁾, X⁽¹⁾]"]:::comm

    %% 2. 前向计算节点
    W0["Rank 0 计算<br/>Column Parallel W₀"]:::rank0
    W1["Rank 1 计算<br/>Column Parallel W₁"]:::rank1

    %% 3. 反向梯度节点
    dX0["Rank 0 局部梯度<br/>dX₀ = [dX₀⁽⁰⁾, dX₀⁽¹⁾]"]:::rank0
    dX1["Rank 1 局部梯度<br/>dX₁ = [dX₁⁽⁰⁾, dX₁⁽¹⁾]"]:::rank1

    %% 4. 中间 Reduce-Scatter 节点
    RS["Reduce-Scatter 通信<br/>(梯度求和 + shard 归位)"]:::comm

    %% 5. 最终归位梯度
    Out0["Rank 0 领回完整梯度<br/>dX⁽⁰⁾ = dX₀⁽⁰⁾ + dX₁⁽⁰⁾"]:::rank0
    Out1["Rank 1 领回完整梯度<br/>dX⁽¹⁾ = dX₀⁽¹⁾ + dX₁⁽¹⁾"]:::rank1

    %% Forward 数据流
    X0 --> AG
    X1 --> AG
    AG --> W0
    AG --> W1

    %% Forward 到 Backward 的过渡
    W0 -.-|Backward| dX0
    W1 -.-|Backward| dX1

    %% Backward 数据流
    dX0 --> RS
    dX1 --> RS
    RS --> Out0
    RS --> Out1

注意：同一个 All-Gather 在模型最后进入 LM head 时还会再出现一次，但那次下游不是分片计算，backward 也就不能再用 Reduce-Scatter——具体原因见 小节 3.3.5。 代码里是用这个显式的开关来区分语义的：

tensor_parallel_output_grad: bool

3.3.3 反复出现的循环（二）：Reduce-Scatter 离开 TP 区域

Row Parallel Linear 恰好是个镜像对称的过程：每个 rank 算出的都是完整 sequence 上的部分结果（partial result）：

P_t: [S, B, H]

这里通过一次 Reduce-Scatter，刚好把跨卡求和和按 sequence 切分两件事一次性做完，完美退出 TP 区域：

forward:
  partial [S,B,H] -> reduce-scatter -> [S/T,B,H]

backward:
  [S/T,B,H]       -> all-gather     -> [S,B,H]

3.3.3.1 再看 TP size = 2 的反向逻辑

1. 前向求和切分：前向传播做的是 \(P = P_0 + P_1\)，然后切分成 Sequence Shard 分发给各个 Rank。
2. 反向拼回完整 Sequence：到了 Backward，下游传回来的梯度 \(dY^{(0)}\) 和 \(dY^{(1)}\) 都只有 [S/T, B, H]。要想算前向的梯度，必须先通过一次 All-Gather 把完整 sequence 上的梯度 \(dP\)（[S, B, H]）给拼出来。
3. 加法节点的反向：因为前向是 \(P = P_0 + P_1\)（标准的加法节点），按照求导法则，加法节点的梯度是直接复制（Copy）给每一个输入项。所以拼出来的完整梯度 \(dP\)，Rank 0 和 Rank 1 各自要原封不动地拿走一份（\(dP_0 = dP_1 = dP\)），再去更新各自的 Row Parallel 权重。

flowchart TB
    classDef rank0 fill:#1c7ed6,stroke:#1864ab,color:#ffffff,stroke-width:1px;
    classDef rank1 fill:#d9480f,stroke:#b5370f,color:#ffffff,stroke-width:1px;
    classDef comm fill:#f59f00,stroke:#d9480f,color:#ffffff,stroke-width:2px;
    classDef logic fill:#2b8a3e,stroke:#176329,color:#ffffff,stroke-width:1px;

    %% 1. 前向计算 (Row Parallel Partial 结果)
    P0["Rank 0 局部结果 P₀<br/>[S, B, H]"]:::rank0
    P1["Rank 1 局部结果 P₁<br/>[S, B, H]"]:::rank1

    %% 2. 前向 Reduce-Scatter
    RS["Reduce-Scatter 通信<br/>(求和 P = P₀ + P₁ + 保留对应 shard)"]:::comm

    %% 3. 前向输出 (回到 Sequence Parallel)
    Y0["Rank 0 输出 Y⁽⁰⁾<br/>[S/T, B, H]"]:::rank0
    Y1["Rank 1 输出 Y⁽¹⁾<br/>[S/T, B, H]"]:::rank1

    %% 4. 反向输入 (下游梯度)
    dY0["Rank 0 传入梯度 dY⁽⁰⁾<br/>[S/T, B, H]"]:::rank0
    dY1["Rank 1 传入梯度 dY⁽¹⁾<br/>[S/T, B, H]"]:::rank1

    %% 5. 反向 All-Gather
    AG["All-Gather 通信<br/>(拼接还原完整梯度 dP)"]:::comm

    %% 6. 梯度的加法分配逻辑
    dP_COPY["因前向 P = P₀ + P₁<br/>加法节点反向：梯度原样复制<br/>dP₀ = dP, dP₁ = dP"]:::logic

    %% 7. 两个 Rank 各拿一份 dP
    dP0["Rank 0 拿到完整梯度 dP₀<br/>[S, B, H]"]:::rank0
    dP1["Rank 1 拿到完整梯度 dP₁<br/>[S, B, H]"]:::rank1

    %% Forward 数据流
    P0 --> RS
    P1 --> RS
    RS --> Y0
    RS --> Y1

    %% Forward 到 Backward 的过渡
    Y0 -. Backward .-> dY0
    Y1 -. Backward .-> dY1

    %% Backward 数据流
    dY0 --> AG
    dY1 --> AG
    AG --> dP_COPY
    dP_COPY --> dP0
    dP_COPY --> dP1

3.3.4 完整循环：All-Gather 与 Reduce-Scatter 如何配合

小节 3.3.2 和 小节 3.3.3 合在一起，就是每个 TP 区域进出时发生的数据 layout 变化的循环：

flowchart LR
    classDef comm fill:#e8590c,stroke:#8a2e00,color:#ffffff,stroke-width:2px;
    classDef data fill:#1971c2,stroke:#0b4a85,color:#ffffff,stroke-width:1px;

    SP0["rank 0<br/>SP shard [S/2,B,H]"]:::data
    SP1["rank 1<br/>SP shard [S/2,B,H]"]:::data
    AG["all-gather"]:::comm
    TP0["rank 0<br/>full sequence + weight shard 0"]:::data
    TP1["rank 1<br/>full sequence + weight shard 1"]:::data
    RS["reduce-scatter"]:::comm
    OUT0["rank 0<br/>output shard [S/2,B,H]"]:::data
    OUT1["rank 1<br/>output shard [S/2,B,H]"]:::data

    SP0 --> AG
    SP1 --> AG
    AG --> TP0
    AG --> TP1
    TP0 --> RS
    TP1 --> RS
    RS --> OUT0
    RS --> OUT1

Rank 顺序决定每个 rank 持有哪一段连续 sequence。所有 collective 必须使用相同 TP group，并提前满足相同的 shape、dtype 和 rank 顺序约定。

3.3.5 一次性的出口：All-Gather 进入 LM Head

和 小节 3.3.1 的入口本地切分相对，模型最后也有一次只发生一次的布局切换。

当最后一层 Transformer Block 算完，需要把 hidden 交给 lm head 去预测下一个词。 最后一个 Row Parallel 输出的 hidden states 先 all-gather 恢复成完整的 [S,B,H]， 紧接着喂给的是没有切分、在所有 TP rank 间完全复制的 lm_head 权重：

forward:
  [S/T,B,H] -> all-gather -> [S,B,H]

这一步的 all-gather 和 小节 3.3.2 中的 all-gather 长得一模一样，但下游完全不同：小节 3.3.2 的下游是”每个 rank 只算一部分”的 TP 分片计算，这里的下游是”每个 rank 算一模一样的一整份”——lm_head 权重是复制的，输入（刚 all-gather 出来的完整 hidden states）、labels、loss scale 在所有 rank 上也都相同。于是每个 rank 独立算出来的完整 logits、loss，乃至这一步的梯度 dX，也必然完全相同：每个 rank 手里已经是完整的梯度。

backward: split

既然 \(T\) 个 rank 算出的 dX 其实是同一份完整梯度的 \(T\) 份重复，就不需要”汇总”，只需要每个 rank 从这份大家都有的完整梯度里，切出（split）自己那一段 sequence shard 就行。 如果误用 reduce-scatter，会把这份本来就正确、完整的梯度先加 \(T\) 次再切，等于错误地放大了 \(T\) 倍。 这正是 小节 3.3.2 提到的 tensor_parallel_output_grad 开关要区分的另一半语义。

把 小节 3.3.1 和 小节 3.3.5 放在一起看，SP 只在模型内部生效：外部仍然是 input_ids [B,S] 输入、logits [B,S,V] 输出，调用方不需要感知内部 sequence sharding 的存在。

3.4 复制参数的梯度同步逻辑

在张量并行（TP）中，ColumnParallelLinear 和 RowParallelLinear 的权重被切分到各个 Rank 上。得益于 TP 内部配套的通信原语（All-Reduce / Reduce-Scatter），这些切分参数的梯度能够被正确聚合，无需我们额外操心。

但模型中还存在另一类参数：它们在每个 TP Rank 上都完整复制了一份，例如 LayerNorm 的权重、Embedding 矩阵、LM Head 等。一个很自然的直觉是：“既然是复制参数，那把各个 Rank 的梯度 All-Reduce 求和一下，总归没错吧？”

然而，这个直觉并不总是对的。 如果盲目对所有复制参数执行 All-Reduce，有时会导致梯度被放大数倍（并行度倍数），而有些复制参数如果漏掉了 All-Reduce，各 Rank 的参数在更新后会发生分叉，丧失并行训练的正确性。

那么，判断一个复制参数到底“该不该同步”的核心依据是什么？

3.4.1 判断的核心标准

判断是否需要执行 All-Reduce Sum，只看一点：

在反向传播计算该参数的梯度时，各个 Rank 拿到的激活梯度（Activation Gradient）是“全量的”，还是“被切分的/局部的”？

• 局部梯度（每个 Rank 只贡献了部分 Token 或部分 Head） → 必须 All-Reduce Sum。否则各 Rank 的权重在一次更新后就会分叉。
• 全局相同梯度（每个 Rank 都拿到了完整相同的激活梯度） → 绝对不能 All-Reduce。否则梯度会被错误放大 \(T\) 倍（\(T\) 为并行度）。

---

3.4.2 需同步参数分类

依据上述标准，复制参数可划分为以下三类：

flowchart TD
    A[复制参数<br>Replicated Parameters] --> B{反向传播时<br>激活梯度是？}

    B -->|全局完整梯度| C[LM Head / Embedding]
    B -->|局部梯度（序列切分）| D[SP 影响参数<br>LayerNorm / RowParallel Bias / Final Norm]
    B -->|局部梯度（Head 切分）| E[TP 影响参数<br>Q-Norm / K-Norm]

    C --> F[不需要 All-Reduce<br>梯度天然全局一致]
    D --> G[需要 All-Reduce Sum<br>各 Rank 只算部分 Token 贡献]
    E --> H[需要 All-Reduce Sum<br>各 Rank 只算部分 Head 贡献]

3.4.2.1 必须同步：受 SP 或 TP Head 切分影响的参数

这类参数在各 Rank 上虽然完整存在，但每个 Rank 在 Backward 时只计算了它的一部分贡献：

SP 切分影响（Token 维度）：

• 参数：input_layernorm.weight、post_attention_layernorm.weight、final_norm.weight、Row Parallel bias
• 原因：开启 SP 后，每个 Rank 在前向传播时只处理 [S/T, B, H] 的 Token 片段。反向传播时，每个 Rank 计算出的参数梯度仅代表当前 Rank 负责的那部分 Token 的贡献，因此必须通过 All-Reduce Sum 累加全局 Token 的梯度。

TP 切分影响（Head 维度）：

• 参数：q_norm.weight、k_norm.weight
• 原因：即便输入序列是完整的，TP 也会将 Attention Head 切分给不同 Rank（例如 Rank 0 算 Head 0~3，Rank 1 算 Head 4~7）。每个 Rank 算出的 Q/K Norm 梯度仅包含了本地 Head 的贡献，因此无论是否开启 SP，都必须在 TP Group 内做 All-Reduce Sum。

3.4.2.2 无需同步：天然获得全局一致梯度的参数

这两类参数同样是完整复制在每个 Rank 上，但绝对不能执行 All-Reduce，否则会把梯度错误放大大模型并行度 \(T\) 倍：

• LM Head（显式拼接）： 在进入 LM Head 前，前向传播已显式执行了 All-Gather，隐藏层状态被还原为完整的 [S, B, H]。所有 Rank 拿着完全相同的输入、相同的参数和相同的 Labels 进行独立计算，反向传播时天然得到完全一模一样且完整的 LM Head 梯度。
• Embedding（隐式抵消）： 前向传播时，每个 rank 都根据完整的 input_ids 计算出全量隐藏状态，随后在本地保留 [S/T, B, H] 的对应 shard，进入 TP 区域。 在反向传播时，这个本地切分算子的 backward（即 All-Gather）会在梯度到达 Embedding 之前，将序列维度重新拼完整。因此，Embedding 在反向传播时被动接收到了全量 Sequence 的激活梯度，算出的参数梯度天然就是全量且一致的。

当前实现通过在目标参数上注册 Hook 来完成梯度归约：

parameter.register_hook(
    lambda grad: _reduce(grad, tp_group)
)

3.5 一个 SP Transformer Block 的 Tensor 生命周期

小节 3.2.4 已经概括了三类区域中的 tensor layout。现在把这些布局变化放回一个完整的 MiniMind Transformer block，观察 hidden states 如何依次经过 Attention、MLP 和两条 residual 路径。

仍以 \(T=2\) 为例。TP 区域的输入和输出都保持：

[S/2,B,H]

Attention 路径：

sequence shard [S/2,B,H]
-> local input RMSNorm
-> all-gather full sequence
-> local Q/K/V heads
-> local Attention
-> Row Parallel o_proj partial output
-> reduce-scatter [S/2,B,H]
-> local residual add

MLP 路径：

sequence shard [S/2,B,H]
-> local post-attention RMSNorm
-> all-gather full sequence
-> Column Parallel first Linear
-> local activation
-> Row Parallel second Linear partial output
-> reduce-scatter [S/2,B,H]
-> local residual add

上图对比了 TP 和 SP 在同一个 Transformer Block 中的 tensor 布局变化：

• TP：tensor 离开 TP 区域后，仍然是完整的 [S, B, H]，TP 区域之间计算完整序列。
• TP + SP：tensor 离开 TP 区域后，变成了 [S/T, B, H]，SP 区域之间计算不同的序列 shard，再次进入 TP 区域时通过 all-gather 拼回完整序列。

注记关于通信次数的说明

上图在 Attention 和 MLP 入口处各绘制了一次 [S/T, B, H] → [S, B, H] 的 All-Gather，这是为了展现 Hidden States 在逻辑上的布局切换。

在具体的代码实现中，All-Gather 并不是在进入子层前统一执行一次，而是在每一个 Column Parallel Linear 内部独立触发的。Attention 的 Q、K、V projection 各有一次，而普通的两层 MLP 只有第一层是 Column Parallel：

子层	Forward all-gather	Forward reduce-scatter
Attention	3	1
两层 MLP	1	1
每个 block 合计	4	2

MiniMind 源码中的 SwigLU MLP 有两个 projection （gate_proj 和 up_proj），因此实际上会比这里的普通 MLP 再多一次 all-gather。
