flowchart LR
classDef comm fill:#e8590c,stroke:#8a2e00,color:#ffffff,stroke-width:2px;
classDef data fill:#1971c2,stroke:#0b4a85,color:#ffffff,stroke-width:1px;
subgraph BASIC["基础 SP"]
direction TB
L1["local shard"]:::data --> G1["forward all-gather"]:::comm
G1 --> F1["Linear"]:::data
F1 --> S1["保存 full input 到 backward"]:::data
end
subgraph RECOMPUTE["SP Recompute"]
direction TB
L2["local shard"]:::data --> G2["forward all-gather"]:::comm
G2 --> F2["Linear"]:::data
F2 --> S2["只保存 local shard"]:::data
S2 --> G3["backward all-gather"]:::comm
G3 --> B2["计算 wgrad / dgrad"]:::data
end
BASIC ~~~ RECOMPUTE
4 Sequence Parallelism：显存边界、异步通信与重计算
4.1 基础 SP Benchmark
SP 没有改变模型的数学语义，数值验证仍可沿用 小节 2.15 的方法，只需增加 --sequence_parallel。这里直接回到 小节 2.16 的相同配置，观察将 TP 区域之间的 hidden states 切成 sequence shards 后，显存和时间如何变化。
完整 benchmark 命令
python -m evaluation.parallel benchmark \
--kind memory \
--tp_size 2 \
--pp_size 1 \
-- \
--modes ddp tp \
--batch_policy fixed_per_rank \
--num_hidden_layers 8 16 32 64 \
--seq_len 2048 \
--hidden_size 768 \
--num_attention_heads 8 \
--num_key_value_heads 4 \
--vocab_size 6400 \
--micro_batch_size 2 \
--num_microbatches 1 \
--dtype bfloat16 \
--warmup_iters 2 \
--benchmark_iters 5 \
--sequence_parallel \基础 SP 的单卡峰值显存只比 TP only 低约 4%，远没有达到把所有 activation 都缩小到 \(1/T\) 时可能产生的直觉收益；与此同时，额外的 all-gather 和 reduce-scatter 使 step time 增加了约 11%～12%。
这个结果说明，小节 3.5 中的 sequence-sharded layout 的确减少了 Norm、Dropout 和 residual 区域的重复 activation，但还有更大的 tensor 没有被这套布局覆盖。下一节将沿着 Column Parallel Linear 的 tensor 生命周期寻找它们。
4.2 为什么基础 SP 的显存收益有限
基础 SP 已经具备正确的数值逻辑与语义，但它仅缩小了 TP 区域边界处（Norm、Dropout 和 Residual 路径）的 Activation。
在同步版本的 Column Parallel Linear 中，前向传播依然需要执行：
full_x = gather_from_sequence_parallel_region(local_x, group)
output = F.linear(full_x, weight)PyTorch Autograd 为了在反向传播（Backward）中计算权重的梯度：
\[dW = dY^T X\]
会保存 Gather 后的完整张量 full_x: [S, B, H]。因此，Sequence Shard 虽在 Norm、Dropout 和 Residual 区域生效，但一进入 Linear 计算，主要的 Activation 又恢复为完整 Sequence，并持续占用显存直至反向传播结束。
4.2.1 Activation 理论减少量推导
根据 小节 3.2.4 的分析，基础 SP 只缩小了 Norm、Dropout 和 Residual 区域的 Activation。我们可以手动估计一下基础 SP 带来的显存节省。
记一份 full-sequence BF16 tensor：[S, B, H] 的显存占用为：
\[F = 2 \text{ Bytes} \times S B H\]
4.2.1.1 层内净显存变化
先看 RMSNorm。MiniMind 为了数值稳定性会先把输入转换为 FP32：
return (weight * self.norm(x.float())).type_as(x)因此 Autograd 会为 backward 保留两份主要的 FP32 [S,B,H] 中间量：x.float() 和 self.norm(x.float())。每份 FP32 tensor 占用 \(2F\)，因此每个 RMSNorm 主要保留 \(4F\)；每个 Block 有两个 RMSNorm，SP 将它们沿 sequence 切分后，理论节省：
\[ \Delta M_{\text{norm}} =8F\left(1-\frac{1}{T}\right). \]
但基础 SP 同时引入了新的开销。普通 TP 中，Q/K/V 的三个 Linear 共享一份完整 Attention 输入，gate/up 共享一份完整 MLP 输入，合计只有两份独立 storage：
\[M_{\text{TP,column input}}=2F.\]
基础 SP 将 all-gather 放在每个 Column Parallel Linear 内部，因此 Q/K/V 产生三份独立的 full input，gate/up 再产生两份，这些输入虽然内容一致，但是在各个 Linear 内部独立保存，共计 5 份：
\[M_{\text{SP,column input}}=5F.\]
这些 gather 输出需要保留到 backward 计算 \(dW\)，所以基础 SP 相对 TP 新增：
\[\Delta M_{\text{gather}}=5F-2F=3F.\]
两项合在一起，每个 Block 的净显存减少量约为：
\[ \Delta M_{\text{block}} =8F\left(1-\frac{1}{T}\right)-3F. \]
代入 小节 4.1 的配置 \(B=2,S=2048,H=768,T=2\)，一份 full-sequence BF16 tensor 为 \(F=6\text{ MiB}\)，于是：
\[ \Delta M_{\text{block}} =4F-3F =F =6\text{ MiB}. \]
因此 \(L\) 层共减少：
\[\Delta M_{\text{layer}}=6L\text{ MiB}.\]
4.2.1.2 模型末端 RMSNorm 的显存节省
模型的末端还有一个 RMSNorm，这里在基础 SP 中也只接受 local sequence shard 的输入，因此节省的显存量为：
\[ \Delta M_{\text{final norm}} =4F\left(1-\frac{1}{T}\right). \]
带入 小节 4.1 的配置，末端 RMSNorm 节省：
\[ \Delta M_{\text{final norm}} = 2F = 12\text{ MiB}. \]
4.2.2 理论估算与实测对比
综合上述两部分，当前实现下基础 SP 节省的 Activation 总显存估算为：
\[\Delta M_{\text{estimated}} \approx 6L + 12\text{ MiB}\]
将该估算值与 小节 4.1 中的实测显存差值进行对比：
| Layers (\(L\)) | 估算减少量 (\(6L+12\text{ MiB}\)) | 实测差值 (\(\text{TP only} - \text{TP + SP}\)) | 偏差 |
|---|---|---|---|
| 8 | 60 MiB | 61.54 MiB | +1.54 MiB |
| 16 | 108 MiB | 109.50 MiB | +1.50 MiB |
| 32 | 204 MiB | 203.95 MiB | -0.05 MiB |
| 64 | 396 MiB | 396.00 MiB | 0.00 MiB |
结论：理论估算与实测结果高度吻合。
这说明基础 SP 确实按 \(1/T\) 缩小了 Norm 区域的 Activation，但 Column Parallel Linear 为 backward 保存的独立 full-sequence gather outputs 抵消了其中一部分收益。若要进一步降低显存占用，就需要引入重计算，改写 Linear 保存至 backward 的 Activation 结构。
4.3 如何避免保存 Full-Sequence Activation
小节 4.2 中的问题来自 autograd 跨越 forward/backward 保存了 full_x。 如果 forward 只保存 local shard，并在 backward 需要 \(dW\) 时重新 all-gather，就能用额外通信换取 activation 显存； 同时，既然已经需要自己修改 Linear，我们还可以尝试把 dgrad 通信与 wgrad GEMM 重叠，减少通信带来的 overhead。
LinearWithAsyncCommunication 因此同时处理两个问题：
- 普通 TP 中，让 dgrad all-reduce 尝试与 wgrad GEMM 重叠；
- SP 中只保存 local sequence shard，在 backward 时重新构造完整 input。
对应的配置是：
async_communication: bool = False4.3.1 普通 TP：异步 dgrad all-reduce
Column Parallel Linear 的 backward 可以写成：
1. 接收 dY_local（上层传来的局部梯度）
2. 计算本地 dgrad
3. 发起异步 All-Reduce，跨 TP Rank 累加 dgrad
4. 计算本地 wgrad：dW_local = X^T @ dY_local
5. 计算本地 bias 梯度
6. 等待 All-Reduce
7. 返回完整 dgrad 4.3.2 SP：只保存 local shard
SP forward：
local_x [S/T,B,H]
-> all-gather full_x [S,B,H]
-> GEMM
-> autograd 只保存 local_x 和 weight
-> forward 结束后释放 full_xSP backward：
1. async all-gather local_x，重新构造 full_x
2. 计算 local dgrad
3. async reduce-scatter dgrad
4. wait all-gather
5. 使用 full_x 计算 wgrad
6. wait reduce-scatter
7. 返回 local sequence grad这是一项明确的用时间换空间，使用额外的通信来减少需要储存的 tensor 尺寸。
减少：跨 forward/backward 保存的 full input
增加：backward 中重建 full input 的 all-gather按照两层 MLP 抽象，每个 block 的 SP backward 通信次数为：
| 路径 | Column Parallel backward | Row Parallel backward |
|---|---|---|
| 基础 SP | 4 次 reduce-scatter | 2 次 all-gather |
| SP Recompute | 4 次重建 input 的 all-gather + 4 次 dgrad reduce-scatter | 2 次 all-gather |
MiniMind 源码中的额外 MLP projection 会让上述 Column Parallel 通信次数从 4 变为 5。融合投影可以减少通信次数，但会改变参数布局和 checkpoint 转换逻辑，当前不考虑这种优化。
TP+SP 的数值验证仍沿用 小节 2.15 的方法，比较 forward logits/loss、关键参数梯度和多步 AdamW；这里不再重复展开相同的验证步骤。
4.4 Async 与 Recompute Benchmark
小节 4.3.1 和 小节 4.3.2 对 LinearWithAsyncCommunication 提出了两个目标：普通 TP 用通信—计算重叠缩短时间，SP 则通过 backward 重建 full-sequence input 进一步节省显存。这一节将对两者进行 benchmark，验证它们的实际收益。
4.4.1 普通 TP：Async 能隐藏多少通信
先运行同步 TP 基线：
TP 基线 benchmark 命令
CUDA_DEVICE_MAX_CONNECTIONS=1 python -m evaluation.parallel benchmark \
--kind memory \
--tp_size 2 \
--pp_size 1 \
-- \
--modes ddp tp \
--batch_policy fixed_per_rank \
--num_hidden_layers 2 4 8 16 32 \
--seq_len 2048 \
--hidden_size 768 \
--num_attention_heads 8 \
--num_key_value_heads 4 \
--vocab_size 6400 \
--micro_batch_size 4 \
--num_microbatches 1 \
--dtype bfloat16 \
--warmup_iters 10 \
--benchmark_iters 5异步版本保持其余参数不变，只增加：
--async_communication| Layers | 同步 TP | Async TP | Step time 下降 |
|---|---|---|---|
| 2 | 35.82 ms | 35.27 ms | 1.5% |
| 4 | 66.55 ms | 65.39 ms | 1.7% |
| 8 | 127.84 ms | 125.64 ms | 1.7% |
| 16 | 249.51 ms | 245.38 ms | 1.7% |
| 32 | 493.13 ms | 484.62 ms | 1.7% |
Async 不改变保存的 tensor，因此两组实验的峰值显存完全相同。Step time 的下降也不大，在本次配置中约为 1.5%～1.7%。但端到端收益小，并不能直接说明 overlap 没有发生；还需要回到 小节 4.3.1 的目标，观察 dgrad all-reduce 与 wgrad GEMM 在 GPU 时间线上是否真正交叠。

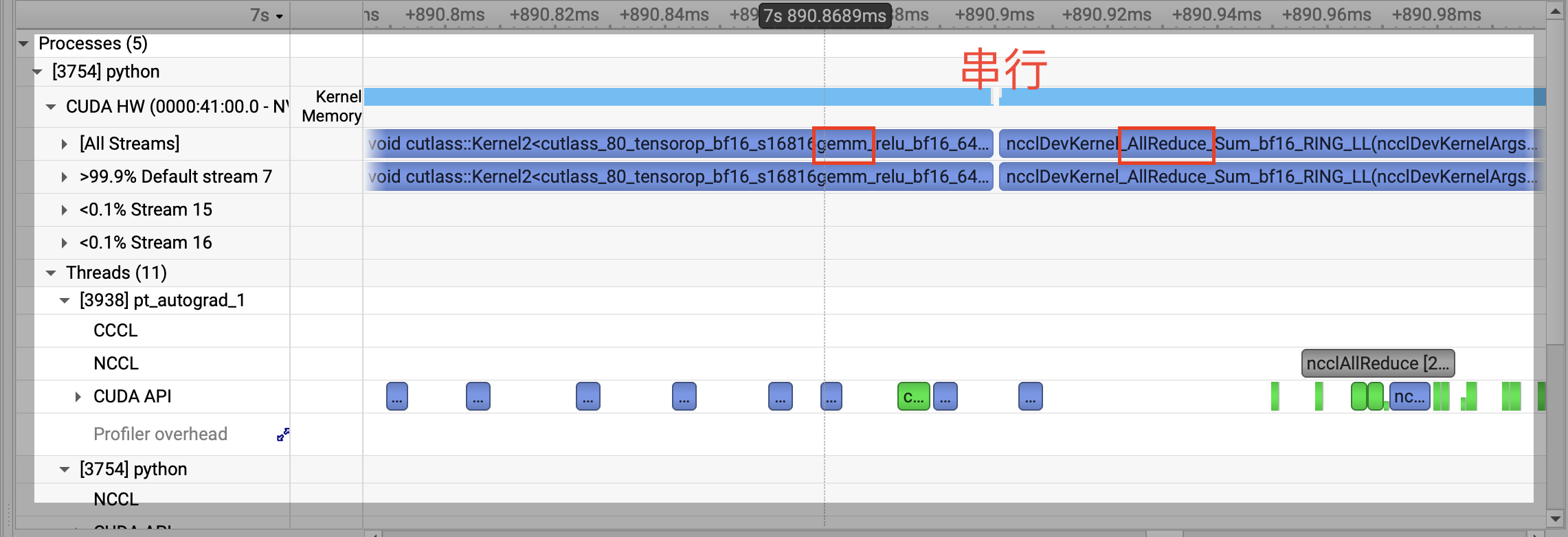

同步实现中，all-reduce 与 GEMM 串行执行：

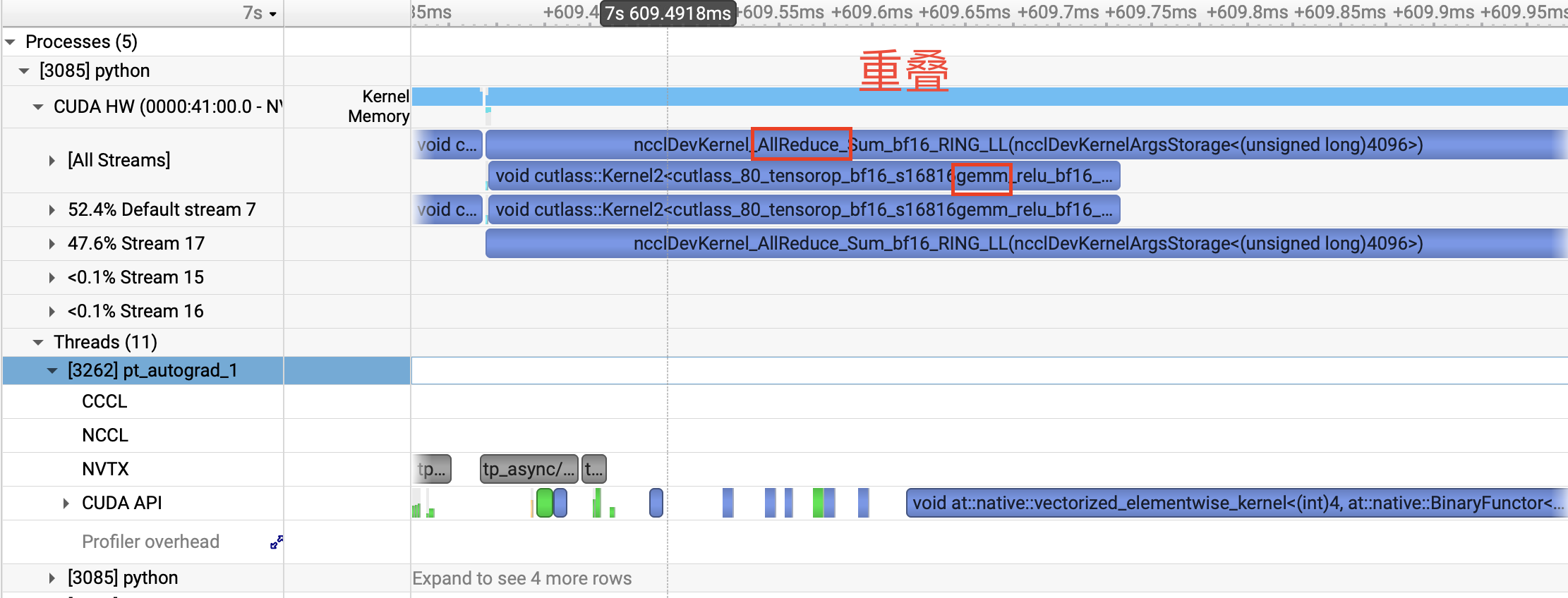

异步实现将 NCCL all-reduce 与 wgrad GEMM 重叠：
因此，这里的实现机制是生效的，但它只隐藏 Columnn Parallel 的 all-reduce 与 wgrad GEMM 相交的部分，其他同步 collective的开销不会消失，最终只获得约 1.7% 的端到端改善。
4.4.2 SP：Recompute 的时间—显存交换
小节 4.3.2 中的 SP Recompute 不再让 Column Parallel Linear 跨越 forward/backward 保存 full-sequence input，而是在 backward 中重新 all-gather。下面比较基础 SP 与这一实现的峰值显存和 step time。
需要说明的是，本章所谓的“基础 SP”只是为了分步解释 tensor layout 而构造的中间版本，并不是 Megatron 中实际使用的一种独立 SP 配置。Megatron 所说的 Sequence Parallelism 已经包含只保存 local shard、在 backward 中重新 all-gather input 的过程；对应到 MiniMind，就是本节测试的 sequence_parallel + async_communication，也就是 TP + SP + Async。因此下面的基础 SP 数据只用于拆解这一步优化，最终应关注 Recompute 版本。
先运行基础 SP：
基础 SP benchmark 命令
CUDA_DEVICE_MAX_CONNECTIONS=1 python -m evaluation.parallel benchmark \
--kind memory \
--tp_size 2 \
--pp_size 1 \
-- \
--modes ddp tp \
--batch_policy fixed_per_rank \
--num_hidden_layers 2 4 8 16 32 \
--seq_len 2048 \
--hidden_size 768 \
--num_attention_heads 8 \
--num_key_value_heads 4 \
--vocab_size 6400 \
--micro_batch_size 4 \
--num_microbatches 1 \
--dtype bfloat16 \
--warmup_iters 10 \
--benchmark_iters 5 \
--sequence_parallelRecompute 版本保持其余参数不变，只增加：
--async_communication当前实现用同一个开关同时启用 SP Recompute 和 backward 异步通信，因此这组实验不能把两者的时间影响单独拆开。显存变化来自只保存 local shard；step time 则同时包含额外 backward all-gather，以及 dgrad collective 与 wgrad GEMM 重叠后的净结果。
图中基础 SP 的百分比相对 TP 计算，SP + Recompute 的百分比相对基础 SP 计算。
显存收益可以直接从 Column Parallel Linear 保存的输入估计。当前配置为：
\[ B=4,\qquad S=2048,\qquad H=768,\qquad T=2. \]
一份 full-sequence BF16 input 占用：
\[ 2\times B\times S\times H=12\text{ MiB}, \]
local sequence shard 则占 \(6\) MiB。MiniMind 每个 block 有五个 Column Parallel Linear：
Attention: q_proj, k_proj, v_proj
MLP: gate_proj, up_proj基础 SP 中，每次 Column Parallel forward 都会单独 all-gather。Q/K/V 因此保存三份独立的 full input，gate/up 再保存两份：
\[ M_{\text{basic, per block}} = (3+2)\times12 =60\text{ MiB}. \]
这里计算的是基础 SP 到 Recompute 的变化。作为参照，普通 TP 的 Q/K/V 共享一份 full input storage，gate/up 共享另一份；基础 SP 多出的三份 full input 已经在 小节 4.2 中计入了 TP 与基础 SP 的比较。
Recompute 版本不保存这些 gather 输出。三个 Attention projections 只引用同一份 local input storage，两个 MLP projections 也只引用同一份 local input storage：
\[ M_{\text{recompute, per block}} = (1+1)\times6 =12\text{ MiB}. \]
因此每个 block 的理论减少量为：
\[ 60-12=48\text{ MiB}. \]
| Layers | 理论减少量 \(48L\) | 实测减少量 |
|---|---|---|
| 2 | 96 MiB | 95.35 MiB |
| 4 | 192 MiB | 190.13 MiB |
| 8 | 384 MiB | 383.00 MiB |
| 16 | 768 MiB | 768.00 MiB |
| 32 | 1536 MiB | 1536.69 MiB |
理论值与实测结果基本一致，说明显存下降确实来自 小节 4.3.2 描述的 activation 生命周期变化。随着层数增加，固定的参数、optimizer states 和模型边界显存被逐渐摊薄，因此 Recompute 相对基础 SP 的显存收益从 9.1% 上升到 16.8%；但每层新增的 backward all-gather 需要额外付出约 24%～25%的时间代价。
这组结果展示的是一项明确的取舍：Recompute 用更长的 step time，换取更少的单卡峰值显存。
